초순수장치

제원표

※ 이미지를 클릭하시면 상세 스펙을 볼 수 있습니다.

WM450UP WM1200UP WM1500UP WM1500UP-A
DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY
400x620x1220 1 500x620x1220 3 500x620x1220 5 700x620x1220 5
WM1500UP-B WM3000UP WM4500UP WM11000UP
DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY
1200x690x1700 5 1200x690x1700 10 1200x690x1700 15 2400x800x1800 24
WM11000UP-1 WM22000UP WM33000UP-A WM66000UP
DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY		 DIMENSIONS/
LxWxH		 CAPACITY,
㎥/DAY
1200x690x1700 24 2400x800x1800 45 3000x1000x1800 70 3000x1000x1800 120

※ 상기제원은 품질 향상을 위해 변경 가능함.



원리

순수란 역삼투기와 이온교환기를 주장치로하여 물속의 모든 불순물과 이온을 완전히 제거한 물을 말하며 저항치1㏁·㎝ ~ 10㏁·㎝를 순수라 하고, 10㏁·㎝ ~ 18.3㏁·㎝를 초순수라 한다.

초순수는 원자의 결합측정 연구(Enzine Studies) 및 유전공학 연구 등의 기초과학분야는 물론 반도체(Semiconductor), 화학 (Chemical)을 비롯한 High Technology산업에 이르기까지 광범위한 분야에 걸처 핵심적인 재료로 사용된다.

따라서 정교한 System에 의해 처리된 초순수는 주위환경 및 조건에 의해 민감한 변화를 가져올 수 있으므로 이의 저장에 있어서 많은 주위가 요구된다.

Storage Tank로 CO₂ 유입, 저장시간 및 면적에 따른 오염 가능성, 공기중의 미생물 침투현상 등을 제거 시켜야 하며 이러한 조건들을 충족 시키기 위해서는 특수 제작 된 Storage Tank 의 사용이 바람직하다.

  1. 1. 전처리 UNIT : Clarifier, Press Filter, Fe Remover, Activated Carbon Filter, Safety Filter
  2. 2. RO UNIT : 사용목적과 수질, 수량에 따라 Tube형과 Spiral Pollow Bar형으로 구별된다.
  3. 3. Final Polishing Unit(FPU) :
    • UV(자외선 살균장치) : 세균의 살균과 번식을 방지하기 위하여 설치
    • CP(비재생용 순수장치) : 초순수장치에서 최종적으로 완전제거를 목적으로 설치
    • UF(한외여과장치) : Use Point 에 공급하는 초순수중의 미립자를 최종적으로 제거하기 위한 목적으로 설치



ADVANTAGES OF EDI

자동적이고 연속적인 처리
화학약품이 필요없는 재생방식
높은 회수율
적은 설치공간
저렴한 유지비용
생산수 수질 최대 18.1 Megohm 이상
단위CELL 처리용량이 큼(0.5 m3/hr 부터 3.53/hr)
콤팩트하며 가볍고 특허된 디자인
공급원수 RO수 기준



EDI PROCESS

EDI는 내부에 이온교환수지가 설치되어있어 이온을 제거하고, 그 이온을 자체적인 자기장내 이온교환수지에서 이온막을 거쳐 농축수로 이온을 버린다. 이러한 기술을 사용함으로써, 전통적인 방법에서 벗어난 EDI 시스템은 화학약품을 사용하지 않고도 최대 18.1 ㏁/cm의 수질을 생산해 낼 수있다.



MODEL SPECIFICATION

Model Voltage(V) Current(A) Product flow gpm(m3/h) Number of cells
CanPure-500 35-50 2-6 2-3(0.4-0.7) 6
CanPure-1000 60-90 4-5(0.9-1.2) 12
CanPure-2000 115-180 8-10(1.8-2.2) 24
CanPure-3600 180-300 14-16(2.8-3.6) 42



POWER SUPPLY

Model Voltage(V) Current(A) Cell model
CA-150 35~150 1~6 Canpure-500,1000
CA-250 100~250 1~6 Canpure-2000
CA-250 115-180 1~6 Canpure-3600

Remark : EDI system included CO2 gas removal membrane.



POWER SUPPLY

구분 급수 전자공업 제약 식품,화장품,의료산업 기타산업
저향율,미립자수,TOC,
생균수,용존산소,실리카 		파이로겐,생균수 또는
특수병원균, 특정이온 		특정이온,Sio2,탁도
초순수 A IC(초 LSI, 64K이상)제조,
광화이바제조용 세정수,
컴퓨터용 자기디스크
세정용수
B IC(초 LSI, 64K이상)제조,
브라운관 트랜지스트,
다이오드,
제어형 정류소자 		주사양용기의
최종 세정용수,
의약제조용
고무마개 세정용수 		초임계압 보일러, 원자력 발전용
보일러용수
순수 C IC 반도체 부품 조립용
세정수,
인쇄회로기판용 세정수,
액정용기판 세정수 		주사용 증류수, 왁신제조용수,
유전자공업용수 		합성섬유공업,
화인케미칼(무기,유기)
제조용수, 고압보일러용수,
사진공업용수,
카메라 안경용 렌즈
세정용수
D   약제용 조합용수, 실험동물용,
산성음용수, 제약용 정제수 		스테인레스의 경면처리용
세정용수, 정밀공작물의
세정용수
저순수 E   식품가공용수, 음료수 제조용 저압 보일러 용수
원수 F 시수, 우물, 하천수, 호수 시수, 우물, 하천수, 호수 시수, 우물, 하천수, 호수

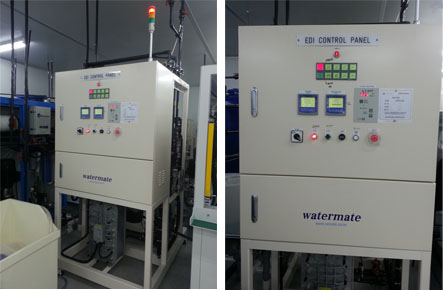

EDI 시스템

EDI 시스템

EDI는 순수및 초순수제조용 전기 탈이온 장치로서 전기투석 장치의 희석실에 이온교환 수지을 충진시킨 것입니다.
반응속도와 전력소모 면에서 전기투석법 보다, 우수하기 때문에 낮은 전해질을 가진 수처리에 다양하게 응용되고 있습니다.

EDI는 이온교환수지 직류전원으로 전기재생을 하여 연속적이고 균일하게 순수를 생산하는 막분리 탈이온장치로 기존의 이온교환 수지만을 이용한 순수장치와는 달리 약품재생공정을 거치지 않음으로 폐수가 발생하지 않고 비가동 시간이 필요치 않은 차세대 순수장치이다.



EDI 원리

이온제거

음이온은 인접한 음이온교환막 만을 , 양이온은 양이온교환막 만을 통과하므로 희석실 에서 이온이 제거된 순수를 얻는다.

양이온 교환막

양이온 활성기를 가지고 있으므로 정전기적으로 양이온만을 선택적으로 통과 시킨다.

음이온 교환막

음이온 활성기를 가지고 있으므로 정전기적으로 음이온만을 선택적으로 통과시킨다.

이온교환수지

전극방향으로 이온의 이동속도를 증가 시키는 매개체로 작용하여 전기저항을 감소시키는 역할을 한다.

직류전원

전극방향으로 이온의 유동을 유발한다.



EDI 장점

  1. ① 재생하지 않는다.
  2. ② 연속적으로 고순도 수질 생산
  3. ③ 폐수 중화설비 필요치 않음
  4. ④ 전기적으로 처리하므로 운전이 용이하다.
  5. ⑤ Stand-By System이 요구되지 않음
  6. ⑥ Maintenance가 간편함
  7. ⑦ 운전비용이 매우 적음
  8. ⑧ 장치가 Compact하므로 설치면적이 적음
  9. ⑨ 다양한 용량을 선택할 수 있다.



EDI 용도

  1. ① 반도체 초순수 설비
  2. ② 제약, 정제, 무균수 설비
  3. ③ Electric Coating 순수설비
  4. ④ Fine Chemical 순수설비
  5. ⑤ 실험실, 기타 초순수 사용부분
