제품안내
제품의 특징
- 1. TIME CONTROL
- 2. FLOW CONTROL (OPTIONAL)
- 3. 230V, 60㎐
- 4. OPERATION TEM'P : 10~44˚C

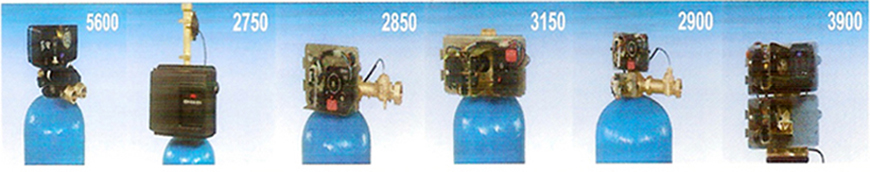

| Model | FLOWRATE(㎡/H) | B/W FLOWRATE | CYCLES | IN/OUTLET(㎜) |
BRINE LINE(INCH) |
REMARK |
|---|---|---|---|---|---|---|
| 5600 | 4.5 | 1.6 | 7 | 20 | 3/8 | |
| 2750 | 5.9 | 5.7 | 5 | 25 | 1/2 | |
| 2850 | 11.6 | 11 | 5 | 40 | 1/2 | |
| 3150 | 21.6 | 23.8 | 5 | 50 | 1 | |
| 3900 | 56.8 | 23 | 5 | 80 | 1 |
제원표
WR MODEL CABINET TYPE
| Model | 수지량 (ℓ) |
In/Out PMT |
연수량 (㎥/hr) |
Tank Size (Ø×H×㎝) |
설치면적(㎝) | |||
|---|---|---|---|---|---|---|---|---|
| 연수조 | 재생조 | 가로 | 세로 | 높이 | ||||
| WR-6 | 6 | 20 | 1.4 | 15×45 | 24×42×72 | 30 | 50 | 100 |
| WR-12 | 12 | 20 | 1.6 | 15×88 | 32×52×90 | 40 | 60 | 130 |
| WR-20 | 16 | 20 | 1.8 | 18×88 | 32×52×90 | 40 | 60 | 130 |
| WR-20 | 20 | 20 | 1.8 | 20×88 | 32×52×90 | 40 | 60 | 130 |
| WR-30 | 30 | 20 | 1.9 | 25×88 | 32×52×90 | 40 | 60 | 130 |
WT MODEL TOP MOUNT TYPE
| Model | 수지량 (ℓ) |
In/Out PMT |
연수량 (㎥/hr) |
Tank Size (Ø×H×㎝) |
설치면적(㎝) | |||
|---|---|---|---|---|---|---|---|---|
| 연수조 | 재생조 | 가로 | 세로 | 높이 | ||||
| WR-40 | 40 | 20 | 2.0 | 30×90 | 45×90 | 100 | 60 | 110 |
| WR-50 | 50 | 20 | 2.0 | 30×105 | 45×90 | 100 | 60 | 130 |
| WR-60 | 60 | 20 | 2.0 | 30×130 | 35×52 | 100 | 60 | 150 |
| WR-80 | 80 | 20 | 2.1 | 33×135 | 32×52 | 100 | 60 | 160 |
| WR-100 | 100 | 20 | 2.2 | 35×163 | 32×52 | 110 | 60 | 200 |
WS MODEL SIDE MOUNT TYPE
| Model | 수지량 (ℓ) |
In/Out PMT |
연수량 (㎥/hr) |
Tank Size (Ø×H×㎝) |
설치면적(㎝) | |||
|---|---|---|---|---|---|---|---|---|
| 연수조 | 재생조 | 가로 | 세로 | 높이 | ||||
| WR-300 | 300 | 50 | 15.0 | 60×178 | 60×110 | 150 | 90 | 210 |
| WR-500 | 500 | 50 | 20.0 | 75×180 | 75×105 | 180 | 110 | 210 |
| WR-700 | 700 | 50 | 25.0 | 30×130 | 90×120 | 210 | 120 | 210 |
| WR-1000 | 1000 | 50 | 28.0 | 33×135 | 105×180 | 260 | 150 | 210 |
ALTERNATOR MODEL STAND BY TYPE
| Model | 수지량 (ℓ) |
In/Out PMT |
연수량 (㎥/hr) |
Tank Size (Ø×H×㎝) |
설치면적(㎝) | |||
|---|---|---|---|---|---|---|---|---|
| 연수조 | 재생조 | 가로 | 세로 | 높이 | ||||
| WR-60 | 60 | 20 | 1.9 | 25×85×2 | 45×90 | 150 | 60 | 130 |
| WR-120 | 120 | 25 | 2.4 | 30×130×2 | 45×90 | 160 | 60 | 200 |
| WR-500 | 500 | 40 | 7.0 | 60×150×2 | 75×105 | 230 | 80 | 200 |
| WR-1400 | 1400 | 50 | 8.5 | 90×180×2 | 90×120 | 320 | 110 | 210 |
| WR-2000 | 2000 | 80 | 36.0 | 110×180×2 | 110×130 | 350 | 120 | 210 |
OPERATING DATA
- 원수 : 탁도-5도이하, 철분-5PPM이하, 유리염소- 1PPM이하
- 압력 : 1.4-5㎏/㎠ , 온도 : 5˚C - 50˚C
※ 상기제원은 품질 향상을 위해 변경 가능함.
경수연화장치
경수연화장치는 강산성 양이온 교환수지 를 사용하여 원수중의 경도 성분만을 제거하는 장치이다.

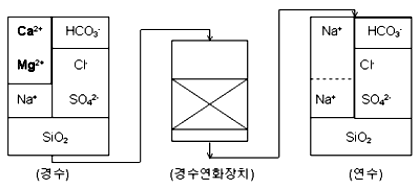

경수연화장치의 원리
경수연화장치란 강산성 양 ion 교환수지를 사용하여 원수중에 포함되어 있는 경도 성분인 칼슘, 마그네슘 등을 흡착, 제거하여 거친 센물을 부드러운 단물로 만들어주는 장치이다.
양 ion 교환수지는 일정량의 연수를 채수한 후 염수(Nacl)로서 재생시켜 계속 사용할 수 있어 수명은 반 영구적이다.
특징
- 운전 및 조작이 간단하다.
- 내식성 자재를 사용하여 수명이 오래 간다.
- 세련된 CASE 및 디자인.
- 염색공정, 보일러 급수, 목욕장, 냉각수, 제직용수등에 적합.
용도 및 효과
저압 보일러 용수, 목욕탕용수, 염색용수, 세탁용수, 식품제조, 역삼투압 장치와 순수설비의 전처리로 이용된다.
- 보일러의 스케일(SCALE)방지 및 수명연장, 연료비 (유류,가스,전기) 를 대폭절감
- 냉각탑, 온수 파이프의 스케일 방지 및 불순물 제거, 배관 보수 및 기계 보수비 대폭절감
- 섬유, 염직 생산품과 식품 음용수 제품 및 전자,광학제품의 품질 향상을 극대화
| 용도 | 효과 |
|---|---|
| 보일러용수 | 연수를 사용하면 보일러내에 Scale이 형성되지 않기 때문에 열효율이 증가하여 연료비가 절약될 뿐만 아니라 보일러의 안전운행면에서도 효과가 있다. |
| 목욕탕용수 |
연수를 사용한면 비누가 잘 풀리게 되어 물이 좋다는 기분을 느낄 수 있고 욕조의 물이 탁해지는 것을 방지할 수 있다. 머리를 감은 경우 모발의 때를 완전히 제거할 뿐만 아니라, 모발의 웨이브를 유지할 수 있는 장점이 있다. |
| 염색용수 |
염색용수에 연수를 사용하면 얼룩이 지는 것을 방지하고 색이 아름답고 선명하게 염색되므로 제품 품질을 항상 안정화 시킬 수 있다. 또한 염료 사용량도 경수를 사용할 때 보다 10~15%정도 절감되며 염료 본연의 색을 생기있게 염색할 수 있다. |
| 제조용수 | 식품공업에서는 청량음료, 빵, 라면, 두부, 생선묵 등의 제조용수를 연수로 사용하면 제품수율을 향상시키고 제품의 품질도 향상 시킬 수 있다. |
| 세척용수 | 연수를 사용하면 비누 사용량이 1/2~1/5로 줄어들 뿐만 아니라 세척시간을 단축 할 수 있다. |
설계에 필요한 자료
- 원수의 수질 : 탁도, 총경도, 철분(mg/l)등의 분석치
- 연수의 용량 : 시간당 사용량 (m³/hr-day)
- 일 사용량 (m³/day & m³/Cycle)

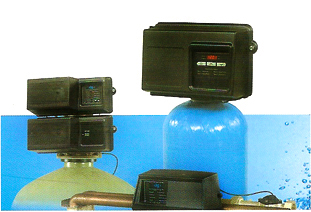

연수유량 측정식 모델 (A.R.M)
연수기의 예상 처리수량을 미리 맞춰두고 이 예상 처리수량 이후에 연수기의 재생을 자동으로 지시하므로 연수기능이 정확하고, 소금을 대폭 절약하며 연수기의 처리 용량을 알수 있습니다.
경수란?
수중에 2가 양이온(Ca+2 Mg+2 Sr+2 Fe+2 Mn+2) 과 음이온(HCO3- SO4-2 Cl- NO3- SiO3-2)이 결합하여 생성된 물질인 Ca(HCO3 )2 , CaCl2 , MgSO4 등 칼슘화합물과 마그네슘 화합물이 함유되어 있는물을 경수라 한다.
경도가 높은 물은 비누의 효과가 효과가 나쁘므로 가정용수로서 좋지 않고, 공업용수(섬유, 제지, 식품)로서도 좋지 않다.
특히 보일러 용수로서는 물때 ( slime )의 원인이 되므로 부적당하다.
그러나 양조용으로는 경도가 약간 높은 쪽이 좋다고 한다.Ca, Fe 등은 인체에 필요한 성분으므로 음료수에 다소 있는 좋으나, 너무 경도가 높으면 설사를 일으킬 수도 있다.
우리나라 음용수 기준(용량분석)으로는 300ppm 이하로 되어 있으나 실제로는 100ppm 이하가 좋다고 본다.
연수란?
칼슘 이온 및 마그네슘 이온의 함유량이 비교적 적은 물을 연수라 한다.
연수는 경수의 반대되는 개념으로, 물 속에 경도 유발 물질(칼슘, 마그네슘 등의 광물질)이 없거나 적어서 비누가 잘 용해되고 때가 잘 지고, 다른 말로는 "단물"이라고 한다. 예)호수, 저수지, 강, 빗물 등이 연수에 속한다.
연수의 정도는 경도로 나타낸다.
물 1백kl 안에 산화칼슘 1mg을 포함한 때를 1℃라 하고, 마그네슘은 1.4MgO=1CaO라는 관계식으로 산화칼슘을 환산한다.
보통 10℃보다 낮은 물을 연수라 한다.
